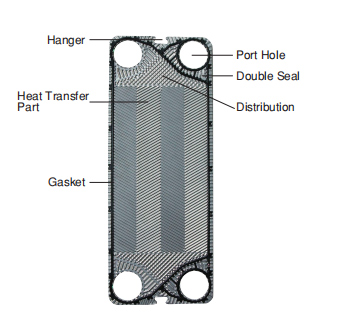

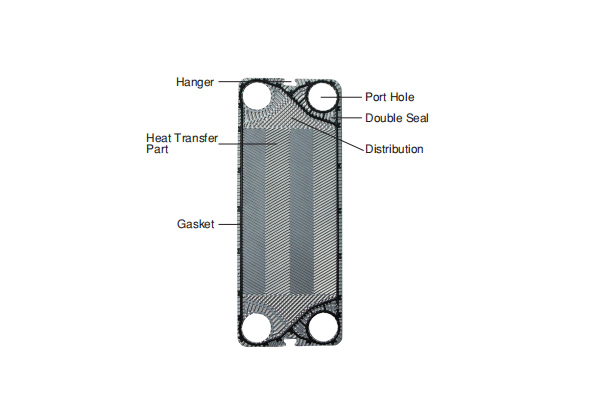

每块传热板都是波纹状的，它们被这样设计是为了增加其强度和传热面积。此外，波纹产生了高湍流，从而实现了高传热系数。该板片的每个角上均设有通孔。每个板片与胶垫都是紧密密封并安装在其外围凹槽内的。

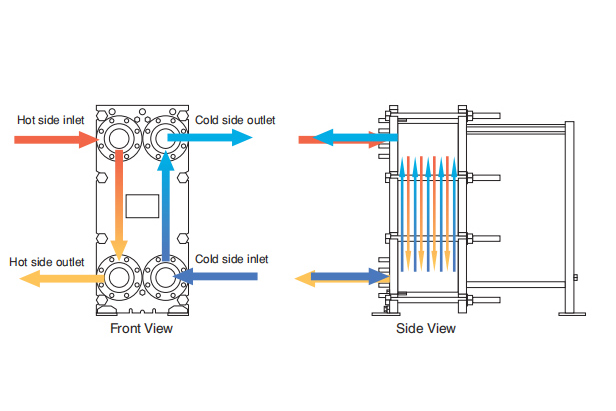

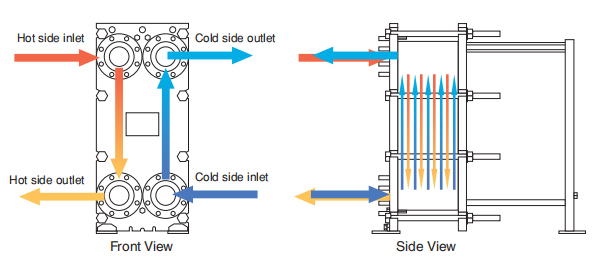

这些板片被分为A板和B板，且在这些板片之间形成一条流道。高温流体以与其他流体相反的方向交替流动。因此，通过这些板片实现了高效的传热。A板倒过来的时候就会变成B板。所以，大多数型号仅使用一种类型的板片作为A板和B板。
板式换热器的特点：
传热系数高; 方便维护和清洗; 低污垢系数; 结构紧凑，占地面积小，重量轻；换热面积或工艺组合容易改变; 端部温差小等。
